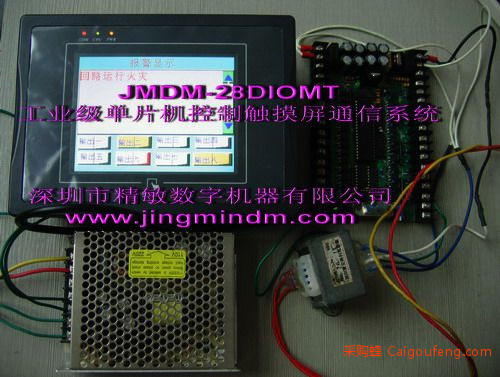

JMDM-28DIOMT单片机控制LED电子看板、触摸屏、文本显示器通信系统

购买必看：
1、MDM-28DIOMT/MR单片机控制器支持独立控制，也支持上位机串口控制；上位机可以为：LED电子看板、触摸屏、文本显示器、PC等人机界面。
2、JMDM-28DIOMT/MR工业级单片机控制器具有***可靠、保密性高、编程灵活、功能强大的特点，是各种工业、民用场合稳定控制方案的选择。
3、JMDM-28DIOMT/MR支持客户二次开发，本司随产品附送编程软件、单片机控制器范例程序，供懂KEIL C或汇编的客户自行开发；
4、若需本司代为开发，客户只需提供详细书面的工艺控制要求即可，本司会给出报价及开发时长。
5、400元仅为JMDM-28DIOMT/MR控制器的价格，不含演示图片中的LED电子看板、触摸屏、文本显示器、PC等人机界面。

串口控制12路继电器（晶体管）输出板 28点工业级高可靠单片机控制板 RS232串口控制器 步进电机控制器 继电器气缸电磁阀控制器 ***转速控制 ***运动控制 ***机械加工控制器 包括晶体管输出(JMDM-28DIOMT)和继电器输出(JMDM-28DIOMR)两种

本产品研发制造商：深圳市精敏数字机器有限公司

一、特性
1.8位***单片机作为主控制芯片，64K程序存储器，也可以用来保存数据，断电数据不丢失；
2.16路光电隔离数字量输入，NPN输入形式，输入电流为10mA；其中有两路可作中断源用于计数；
3.工作电源：
JMDM-28DIOMR: 12V交流电或直流电，标准功率为10W；
JMDM-28DIOMT：9V交流电，外围驱动电源：12V或24V交流电。
4.输出形式：
JMDM-28DIOMR：12路继电器输出，输出电压为0~220V，输出电流为5A， 输出口状态可回读；
JMDM-28DIOMT：12路光电隔离数字量输出，集电极开路输出形式，输出电压为24/12V，输出电流为1A， 输出口状态可回读；
5.系统采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作***，无死机现象；
6.有两盏LED灯显示工作状态，LED灯和拨码开关是复用的，也可用来设置两个参数；
7.有1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或触摸屏等外设通信；
8.可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
9.紧凑型 (适合任何尺寸的机箱) ，PCB尺寸：155mm*110mm；
10.用Keil C 或汇编编程；
二、规格
1.工作温度：-10~+65°C；
2.储存温度：-20~+80°C ；
3.湿度：5~95% 无凝结 ；
4.功耗(无外部设备):28DIOMT:+9V@0.5A(典型值);JMDM-28DIOMR:+12V@0.5A(典型值)；
三、用途
1.可用于各种28个点以内的控制系统，可控制气缸，电磁阀，继电器，步进电机，可外接光电式，电容式，电感式，霍尔式等各种传感器；
2.可用于替代28点以内的PLC用于各种控制场合（如各种机器控制）；
3.可用于单片机学习和试验。
四、JMDM-28DIOMR/MT应用：
JMDM-28DIOMR/MT以其***多功能、***性、高***，成为业内广受客户喜爱的一款28点单片机控制器，***应用在多种场合。
（一）可采用RS232串口控制步进电机等应用；步进电机控制应用案例如下：
1、串口通讯自动化设备
2、自动化质量检测仪
3、生产线智能检测系统
4、定长控制系统
5、候车岗亭广告牌自动切换系统
6、***转速控制、***运动控制、***机械加工等场合。
（二）可采用RS-485总线作为各个控制板之间的通信载体,***多可由255个控制板构成一个由4080个输入点，3060个输出点的大系统；可采用电脑或主PLC作为主控制单元。RS-485 总线型远程测控系统应用案例如下：
1、用于各种集散型控制系统；
2、用于各种远程测控系统；
3、可用于灯光控制，电厂控制，自动化车间的大中型控制项目;
4、可用作远程IO模块;
5、可用于电脑集中控制。
